哇靠，架构师你TM扔这些图给我到底算几个意思？

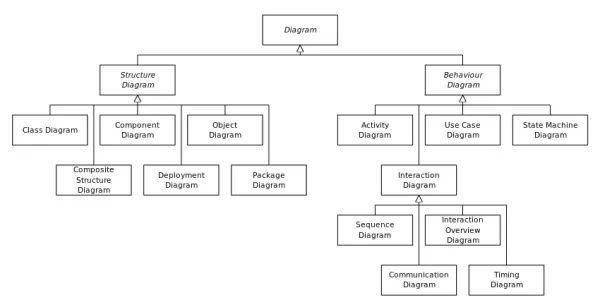

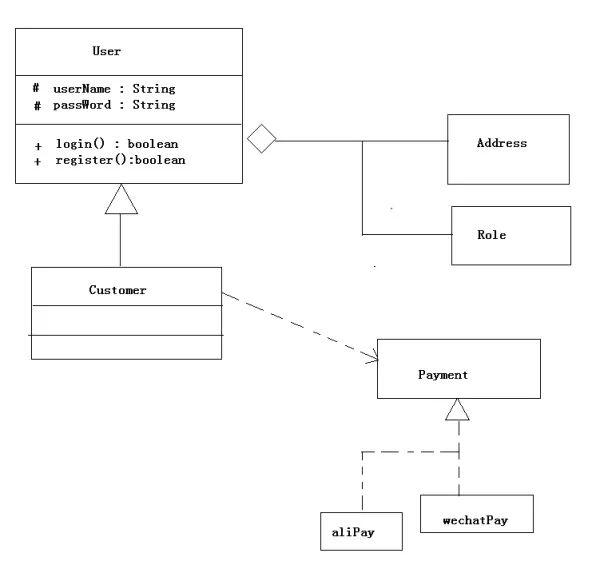

当你老大扔给你这样的图，或者你需要完成某些功能而去看文档的时候发现以下类似这样的图会不会不（一）知（脸）所（懵）措（逼）：

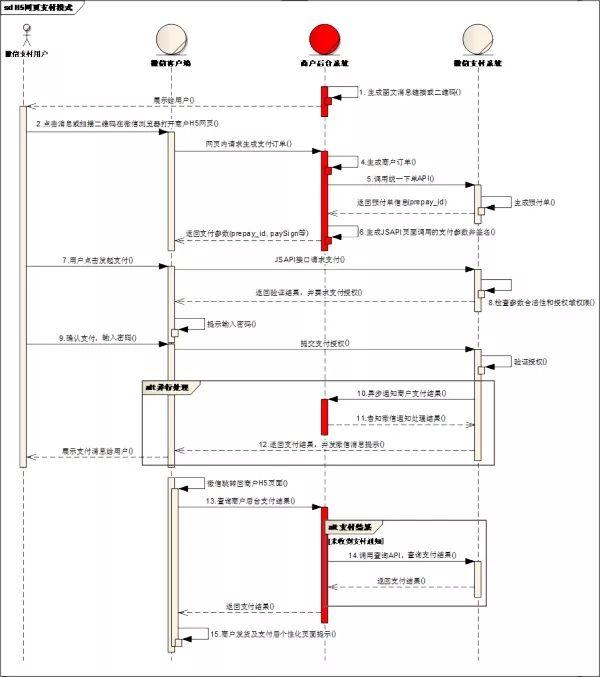

（微信的支付流程）

如果你看了都不会一脸懵逼，那么说明你对这方面还是有一定的研究啦，小帅b的这篇文章就是来跟你说明这些图的意思，让你在工作交流中，或者在看一些文档，或者看一些关于设计模式的文章，甚至架构建模中，都能轻松理解，毫无压力！

通往 Python 高手之路

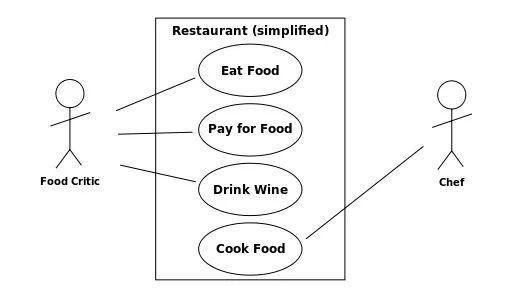

1.用例图

刚刚我们看到的第一张图片就是用例图，用例图有以下几个东东：

用例

参与者

关联

系统边界

「用例」使用椭圆来表示，椭圆里边写上用例的名称：

「参与者」用一个小人儿，在小人儿下面写上参与者名称,例如学生：

「关联」用一条线儿表示：

把用例围起来，「系统边界」就用个矩形啦：

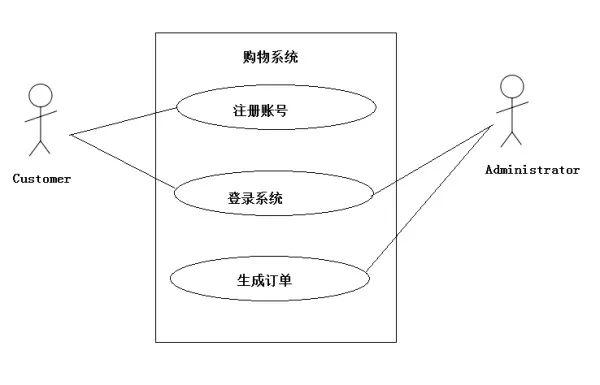

举个例子：

我们可以看到这个系统叫做「购物系统」。

有注册账号、登录系统、生成订单的用例（这里只列举几个用例，其它用例省略）。参与者有顾客和管理员，顾客关联到了注册账号和登录系统的用例，管理员关联到了登录系统和生成订单的用例！

「时序图」就是我们刚刚看到的第二个图，时序图有以下几个东东：

「对象」在矩形里边，左边是对象名称，右边是对象类型，下方还有一条线：

用虚线代表的是对象的「生命线」：

「活动条」是一个竖着的矩形，当接收到消息的时候，这个对象就会有活动条：

「消息」用一根箭头，箭头上面写上消息信息，例如一个登录方法 login(userName,passWord):

「控制流」有三种，「普通控制流」就是按顺序的一个流程，还有「分支控制流」就相当于if else：

矩形里边有一条虚线，左上角用ALT表示，当C为true的时候，就执行虚线上方的内容，当C为false的时候就执行虚线下方的内容。

「循环控制流」：左上角有LOOP表示循环，当C为true的时候，就循环执行方框里边的内容：

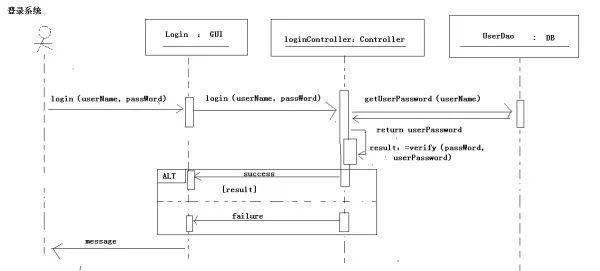

可以看到，每个对象都有它们的生命线（虚线）：

一开始用户给类型为GUI（界面）的Login对象发送一个登录信息「 login（userName，passWord）」；
Login这个对象接收到了就会产生活动条，这时候Login这个界面会给类型为Controller的loginController发送登录信息「 login（userName，passWord）」；
此时loginController接收到信息产生活动条，这时候loginController去找类型为DB的UserDao，给它发送了一个获取用户密码的信息「getUserPassword(userName)」；
UserDao接收到信息后产生活动条，返回用户的密码；
此时loginController接收到信息（用户的密码 userPassword），loginController此刻将信息发送给自己，通过verify去校验密码并且用result接收结果；
校验就产生了分支控制流，当resul为true的时候loginController会发送success给Login，当result为false的时候，loginController会发送failure给Login；
最后Login最后给用户发送messag信息。
